【论文阅读笔记】EmbedMask: Embedding Coupling for One-stage Instance Segmentation

这两天在上课之余，看了这篇论文，同学极力推荐，说embedding的效果的非常好（看图一中c图的效果确实很好），而且他跑过了代码，效果确实是不错的，嘿嘿，我来了，总结一下吧，看学到了些什么吧。

论文简介 论文下载 源码地址

效果图

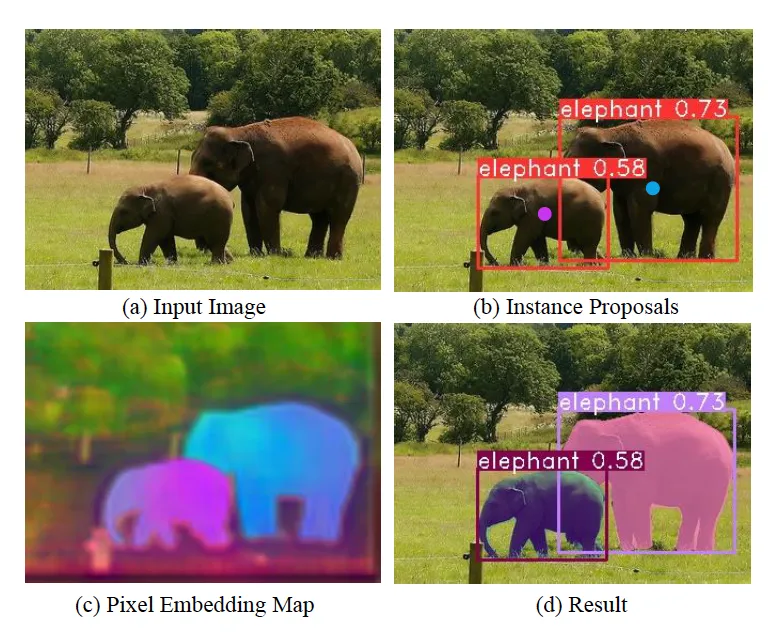

先看效果图吧（图一），图c的embedding效果图确实挺好的。

下面来看论文主体内容吧。

摘要与引言

论文一开始就说结合了现在流行的两种实例分割方法：基于分割方法（先分割然后聚类）、基于建议方法（先检测然后预测mask），打到了Mask R-CNN的性能以及速度的同时，文章中的方法是one-stage方法，而Mask R-CNN是具有代表性的two-stage方法。

这里说一下我所理解的one-stage、two-stage以及end-to-end吧。¹

论文还提到了Mask R-CNN存在的两个问题：

• “RoIPooling/RoIAlign”（相关概念可以看一下这篇博客）步骤的结果会导致特征的丢失和长宽比变形（the distortion to the aspect ratios），“RoIPooling/RoIAlign”主要的作用是将不同大小的建议框对应的feature map映射到统一大小，方便后续的处理，由于建议框大小不是固定的，所以结果对应到建议框的区域的长宽比可能是变形的（比如建议框大小为大小为665x665，而经过“RoIPooling/RoIAlign”要固定成7*7大小的特征图，这个映射的比例是2.86
  ，这个比例不成整数，固而扭曲了长宽比），从而会丢失一些细节。
• 原话：it still sustains weakness in being complex to adjust too many parameters. 我不确定这里的参数是说的模型参数还是超参数，不过我更偏向于是超参数太多。

然后论文中还提到了现在基于分割的one-stage方法，在聚类上有瓶颈，例如有很难确定簇的数量以及簇的中心，从而在性能上不如基于建议方法。

论文中方法结合基于分割方法与基于建议方法，使用两个embedding概念，像素上的嵌入（embedding for pixels），实例建议上的嵌入（embedding for instance proposals，来表示框以及分类），在簇与簇之间使用灵活的间隙（margin）来训练。

EmbedMask

模型

图中模型主体是FCOS模型²（一个物体检测模型），蓝色的部分是论文中新加入的内容，加入了像素级别和建议框上的嵌入以及建议间隙（用来灵活的建议框中像素嵌入向量之间的间隙）。

生成Mask

生成Mask的方法是求像素级别的嵌入向量与建议框的嵌入向量（作为建议框中实例簇的中心）的欧式距离，距离小于margin时，则属于建议框分类的实例，反之不属于，公式如下：

其中$Mask_k(x_i)$是像素点$x_i$属于实例$k$的对应的Mask值，$p_i$是像素点对应的像素级别的嵌入向量，$Q_k$是像素点所属建议框对应分类k的嵌入向量，$\sigma$则是margin。

论文中还提到这个margin是可以学习得到的（由Box Regression经过1x1的卷积后得到，可见模型图），而上面那种常用的方法到这里还并不能学习，而论文中提到参考了一篇论文中的方法，使用高斯函数，将这个margin融入到生成属于分类对象$k$的Mark的概率图中。公式如下：

$\phi(x_i, S_k) = \phi(p_i, Q_k, \Sigma_k) = exp(-\frac{||p_i-Q_k||^2}{2{\Sigma_k}^2})$

其中$\phi(x_i, S_k)$是指像素点$x_i$属于实例$S_k$的概率，而$\Sigma_k$是实例$k$对应的Margin。（由Box Regression经过1x1的卷积后得到。）

就这样，将Margin融入到了训练参数中，而在训练的时候$Q_k$与$\Sigma_k$与推理的时候的$Q_k$与$\Sigma_k$是有所区别的。训练的时候$Q_k$与$\Sigma_k$的计算公式如下：

$Q_k = \frac{1}{N_k} \sum_{j\in M_k} q_j$

$\Sigma_k = \frac{1}{N_k} \sum_{j\in M_k} \sigma_j$

其中$N_k$是在实例$S_k$中正采样的像素点的个数，$M_k$是实例$k$的对应的Mask。

正因为推理的时候与训练的时候的不同，在损失函数上对其进行了约束，见smooth损失。

可学习的的间隙（Margin）

论文中提到了两点使用手动设置固定的margin的问题：

• 找到一个比较好的值相对较难
• 对于多尺度对象的训练不太友好，因为像素级别的嵌入向量在大的对象往往比较发散，而在小的对象却比较集中（即距离的跨度或者说范围与对象大小成正比，当对象越大时，像素嵌入向量的距离的范围跨度会大一些，而对象笔比较小的时候，范围跨度会小一些）。

损失函数

1. 用于优化Mask的损失函数

使用二分类损失函数，公式如下，但在实践中，作者发现使用lovasz-hinge loss³损失更好，这个损失暂时还么了解。

$L_{mask}=\frac{1}{K}\sum_{k=1}^K\frac{1}{N_k}\sum_{p_i\in B_k}L(\phi(x_i,S_k), G(x_i,S_k))$

其中$L(·)$是二分类（交叉熵）损失、$B_k$ 是实例$k$的对应的推荐框内的像素点集，$\phi(x_i, S_k)$是指像素点$x_i$属于实例$S_k$的概率，$G(x_i,S_k)$是像素点$x_i$属于实例$S_k$的真实值，属于为1，不属于为0。

2. Smooth损失

由于在训练的时候的$Q_k$与$\Sigma_k$与推理的时候的$Q_k$与$\Sigma_k$是有所区别的，所以使用Smooth损失来约束它，让$q_j$与$Q_k$以及$\sigma$与$\Sigma_k$尽量接近。公式如下：

其中$M_k$是实例$k$的对应的Mask。

3. 整体的损失

整体的损失公式如下：

$L=L_{cls}+L_{center}+L_{box}+\lambda_1L_{mask}+\lambda_2L_{smooth}$

其中原始分类的损失$L_{cls}$、中心损失（center-ness loss）$L_{center}$、边框回归损失（box regression loss）$L_{box}$还是沿用FCOS那篇论文中的，而加了上面提到的两个损失$L_{mask}$、$L_{smooth}$。

模型整个处理过程

EmbedMask整个过程大概是：给定一张图片，通过修改后的物体检测网络FCOS，经过NMS（non-maximum suppression，非极大值抑制），得到最终建议的实例集$S$，对应这个实例集中的实例$S_k$有它的边框值、类别分数、推荐边框的嵌入向量$q_j$、推荐边框的间隙（Margin）$\sigma_j$，计算代表实例k的嵌入向量$Q_k$和可学习的阈值$\Sigma_k$，再通过计算$\phi(x_i, S_k)$（$\phi(p_i, Q_k, \Sigma_k)$）得到$x_i$属于$S_k$的概率，设置阈值为0.5，生成最终Mask。

总结与感受

首先这个网络主体是使用的物体检测网络FCOS，加入了像素上的嵌入，实例建议上的嵌入，对这些我的感触都不大，最让我感觉学到了的是可学习的间隙（margin），我们当前的课题，是使用的固定的间隙，也确实遇到多尺度对象的训练效果不好的问题，我想之后我们得使用类似论文中的方法改进这点，算是意外收获了，还有就是结合使用中间层的特征，我们暂时还没有用起来，一直有提说要用上，看这篇论文也是这样用的。

好了，先记录到这了。
